사양 [Specification]
Model | Bright 160L | Bright 225L | Bright 320L | Bright 450L | |
---|---|---|---|---|---|
엑스레이 발생 장치 (X-ray Source) |
Voltage (Max.) | 160kV | 225kV | 320kV | 450kV |
Current (Max.) | 5mA | 22.5mA | 22.5mA | 15mA | |
Power (Max.) | 480W | 700W (Small), 1,500W (Large) | |||
Focal Spot Size (Min.) | 0.4 x 0.4 (mm) | 0.4 x 0.4 (mm)(Small), 1.0 x 1.0 (mm)(Large) | |||
영상출력장치 (Flat Panel Detector) |
Active Area | 중형 장비 | 대형 장비 | ||
1515 (76 x 200 x 76) (mm) 1724 (121.6 x 200 x 121.6) (mm) 2323 (114.5 x 200 x 114.5) (mm) 2532 (157.2 x 200 x 157.2) (mm) |
4343 (241 x 200 x 241) (mm) 3030 (167 x 200 x 167) (mm) |
||||
Resolution | 95 ~ 179 µm | 140 ~ 145 µm | |||
Manipulator | Loading Table Size | 400mm (Option: 500mm) | |||
Stroke (x, y, z) | 430 x 330 x 330 (mm) | 525 x 250 x 470 (mm) | |||
Table Rotation | 360 º | ||||
Sample Weight (Max.) | 15kg (Option: 30kg) | ||||
Scan Size | 400 x 200 x 400 (mm) | 400 x 200 x 600 (mm) | |||
Dimension (W, D, H) | 1,977 x 1,851 x 1,990 (mm) | 1,977 x 1,851 x 2,330 (mm) | |||
Equipment Weight | 2,500 kg | ||||
Environmental Conditions |
Power Supply | 220 VAC Single Phase 50/60 Hz | |||
Temparature | 0 ºC ~ 40 ºC | ||||
Humidity | 0 % ~ 90 % | ||||
X-ray Leakage Dose | < 1 µSv / h |
사양 [Specification]
Model | Bright 160LCT | Bright 225LCT | Bright 320LCT | Bright 450LCT | |
---|---|---|---|---|---|
엑스레이 발생 장치 (X-ray Source) |
Voltage (Max.) | 160kV | 225kV | 320kV | 450kV |
Current (Max.) | 5mA | 22.5mA | 22.5mA | 15mA | |
Power (Max.) | 480W | 700W (Small), 1,500W (Large) | |||
Focal Spot Size (Min.) | 0.4 x 0.4 (mm) | 0.4 x 0.4 (mm)(Small), 1.0 x 1.0 (mm)(Large) | |||
영상출력장치 (Flat Panel Detector) |
Active Area | 중형 장비 | 대형 장비 | ||
1515 (76 x 200 x 76) (mm) 1724 (121.6 x 200 x 121.6) (mm) 2323 (114.5 x 200 x 114.5) (mm) 2532 (157.2 x 200 x 157.2) (mm) |
4343 (241 x 200 x 241) (mm) 3030 (167 x 200 x 167) (mm) |
||||
Resolution | 95 ~ 179 µm | 140 ~ 145 µm | |||
Manipulator | Loading Table Size | 400mm (Option: 500mm) | |||
Stroke (x, y, z) | 430 x 330 x 330 (mm) | 525 x 250 x 470 (mm) | |||
Table Rotation | 360 º | ||||
Sample Weight (Max.) | 15kg (Option: 30kg) | ||||
Scan Size | 400 x 200 x 400 (mm) | 400 x 200 x 600 (mm) | |||
Dimension (W, D, H) | 1,977 x 1,851 x 1,990 (mm) | 1,977 x 1,851 x 2,330 (mm) | |||
Equipment Weight | 3,000 kg | ||||
Environmental Conditions |
Power Supply | 220 VAC Single Phase 50/60 Hz | |||
Temparature | 0 ºC ~ 40 ºC | ||||
Humidity | 0 % ~ 90 % | ||||
X-ray Leakage Dose | < 1 µSv / h |
다양한 CT 촬영 기능 제공
Virtual CT | Vertical CT | Offset CT | Offset Vertical CT | Fanbeam CT |
---|---|---|---|---|
디텍터를 이동하여 크게 촬영 |
제품을 이동하여 길게 촬영 |
제품을 이동하여 넓게 촬영 |
제품을 이동하여 길고 넓게 촬영 |
투과도 향상을 위한 부분 정밀 촬영 |
㈜덕인 1440장 기준 촬영 시간: 20분 |
㈜덕인 1440장 기준 촬영 시간: 3분 x 분할 횟수 |
㈜덕인 1440장 기준 촬영 시간: 3분 |
㈜덕인 1440장 기준 촬영 시간: 3분 x 분할 횟수 |
㈜덕인 1440장 기준 촬영 시간: 20초 x 제품 길이 |
타사 1440장 기준 촬영 시간: 120분 |
N/A | N/A | N/A | N/A |
활용 목적: 부피가 큰 제품 촬영 (옵션 제공) |
활용 목적: 높이가 큰 제품 촬영 (옵션 제공) |
활용 목적: 너비가 큰 제품 촬영 (기본 제공) |
활용 목적: 부피가 큰 제품 촬영 | 산란 저감 영상 (옵션 제공) |
사양 [Specification]
Model | Bright 90M | Bright 130M | Bright 240M | Bright 300M | |
---|---|---|---|---|---|
엑스레이 발생 장치 (X-ray Source) |
Voltage (Max.) | 90kV | 130kV | 240kV | 300kV |
Current (Max.) | 200µA | 300µA | 1000µA | 1000µA | |
Power (Max.) | 8W | 39W | 80W | 80W | |
Focal Spot Size (Min.) | 5 µm | 2 µm | 3 µm | ||
영상출력장치 (Flat Panel Detector) |
Active Area | 중형 장비 | 대형 장비 | ||
1515 (76 x 200 x 76) (mm) 1724 (121.6 x 200 x 121.6) (mm) 2323 (114.5 x 200 x 114.5) (mm) 2532 (157.2 x 200 x 157.2) (mm) |
4343 (241 x 200 x 241) (mm) 3030 (167 x 200 x 167) (mm) |
||||
Resolution | 95 ~ 179 µm | 140 ~ 145 µm | |||
Manipulator | Loading Table Size | 400mm (Option: 500mm) | |||
Stroke (x, y, z) | 430 x 330 x 330 (mm) | 525 x 250 x 470 (mm) | |||
Table Rotation | 360 º | ||||
Sample Weight (Max.) | 15kg (Option: 30kg) | ||||
Scan Size | 400 x 200 x 400 (mm) | 400 x 200 x 600 (mm) | |||
Dimension (W, D, H) | 1,977 x 1,851 x 1,990 (mm) | 1,977 x 1,851 x 2,330 (mm) | |||
Equipment Weight | 2,500 kg | ||||
Environmental Conditions |
Power Supply | 220 VAC Single Phase 50/60 Hz | |||
Temparature | 0 ºC ~ 40 ºC | ||||
Humidity | 0 % ~ 90 % | ||||
X-ray Leakage Dose | < 1 µSv / h |
사양 [Specification]
Model | Bright 90MCT | Bright 130MCT | Bright 240MCT | Bright 300MCT | |
---|---|---|---|---|---|
엑스레이 발생 장치 (X-ray Source) |
Voltage (Max.) | 90kV | 130kV | 240kV | 300kV |
Current (Max.) | 200µA | 300µA | 1000µA | 1000µA | |
Power (Max.) | 8W | 39W | 80W | 80W | |
Focal Spot Size (Min.) | 5 µm | 2 µm | 3 µm | ||
영상출력장치 (Flat Panel Detector) |
Active Area | 중형 장비 | 대형 장비 | ||
1515 (76 x 200 x 76) (mm) 1724 (121.6 x 200 x 121.6) (mm) 2323 (114.5 x 200 x 114.5) (mm) 2532 (157.2 x 200 x 157.2) (mm) |
4343 (241 x 200 x 241) (mm) 3030 (167 x 200 x 167) (mm) |
||||
Resolution | 95 ~ 179 µm | 140 ~ 145 µm | |||
Manipulator | Loading Table Size | 400mm (Option: 500mm) | |||
Stroke (x, y, z) | 430 x 330 x 330 (mm) | 525 x 250 x 470 (mm) | |||
Table Rotation | 360 º | ||||
Sample Weight (Max.) | 15kg (Option: 30kg) | ||||
Scan Size | 400 x 200 x 400 (mm) | 400 x 200 x 600 (mm) | |||
Dimension (W, D, H) | 1,977 x 1,851 x 1,990 (mm) | 1,977 x 1,851 x 2,330 (mm) | |||
Equipment Weight | 3,000 kg | ||||
Environmental Conditions |
Power Supply | 220 VAC Single Phase 50/60 Hz | |||
Temparature | 0 ºC ~ 40 ºC | ||||
Humidity | 0 % ~ 90 % | ||||
X-ray Leakage Dose | < 1 µSv / h |
다양한 CT 촬영 기능 제공
Virtual CT | Vertical CT | Offset CT | Offset Vertical CT | Fanbeam CT |
---|---|---|---|---|
디텍터를 이동하여 크게 촬영 |
제품을 이동하여 길게 촬영 |
제품을 이동하여 넓게 촬영 |
제품을 이동하여 길고 넓게 촬영 |
투과도 향상을 위한 부분 정밀 촬영 |
㈜덕인 1440장 기준 촬영 시간: 20분 |
㈜덕인 1440장 기준 촬영 시간: 3분 x 분할 횟수 |
㈜덕인 1440장 기준 촬영 시간: 3분 |
㈜덕인 1440장 기준 촬영 시간: 3분 x 분할 횟수 |
㈜덕인 1440장 기준 촬영 시간: 20초 x 제품 길이 |
타사 1440장 기준 촬영 시간: 120분 |
N/A | N/A | N/A | N/A |
활용 목적: 부피가 큰 제품 촬영 (옵션 제공) |
활용 목적: 높이가 큰 제품 촬영 (옵션 제공) |
활용 목적: 너비가 큰 제품 촬영 (기본 제공) |
활용 목적: 부피가 큰 제품 촬영 | 산란 저감 영상 (옵션 제공) |
사양 [Specification]
- 최대 관전압(Max Tube Voltage): 450kV
- 최대 전력(Max Power): 700W / 1200W
- Focal Spot: 0.4mm / 1.0mm
- 최대 관전압(Max Tube Voltage): 240kV
- 최대 전력(Max Power): 350W
- Focal Spot: 2µm
- 크기(Size): 430.08 x 430.08 (mm)
- 해상도(Resolution): 140µm
- 픽셀(Pixel): 0.4mm / 1.0mm
- 아날로그디지털 변환(ADC): 16 bit (65,535 level)
다양한 CT 촬영 기능 제공
Virtual CT | Vertical CT | Offset CT | Offset Vertical CT | Fanbeam CT |
---|---|---|---|---|
디텍터를 이동하여 크게 촬영 |
제품을 이동하여 길게 촬영 |
제품을 이동하여 넓게 촬영 |
제품을 이동하여 길고 넓게 촬영 |
투과도 향상을 위한 부분 정밀 촬영 |
㈜덕인 1440장 기준 촬영 시간: 20분 |
㈜덕인 1440장 기준 촬영 시간: 3분 x 분할 횟수 |
㈜덕인 1440장 기준 촬영 시간: 3분 |
㈜덕인 1440장 기준 촬영 시간: 3분 x 분할 횟수 |
㈜덕인 1440장 기준 촬영 시간: 20초 x 제품 길이 |
타사 1440장 기준 촬영 시간: 120분 |
N/A | N/A | N/A | N/A |
활용 목적: 부피가 큰 제품 촬영 (옵션 제공) |
활용 목적: 높이가 큰 제품 촬영 (옵션 제공) |
활용 목적: 너비가 큰 제품 촬영 (기본 제공) |
활용 목적: 부피가 큰 제품 촬영 | 산란 저감 영상 (옵션 제공) |

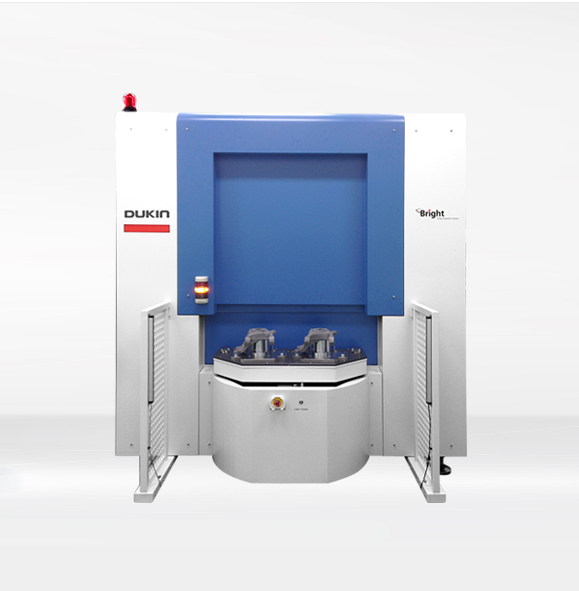

Bright IN Series 인라인 엑스레이 검사장비
Bright IN Series 인라인 엑스레이 검사장비
Robot 및 Conveyor를 이용한 물류 자동화 및 자체 개발한 ADR Solution 을 통한 자동 검사 장비입니다. SMART Factory에 적합한 가격 경쟁력 있는 X-Ray 인라인 설비를 공급하고 있습니다. 귀사에 적합한 In-line X-Ray 검사장비에 대한 정보는 당사 전문가와 상담을 통해 제공해 드릴 수 있습니다. 기술 / 영업 문의는 아래의 온라인으로 상담을 요청하시거나 담당자에게 문의해주십시오.
